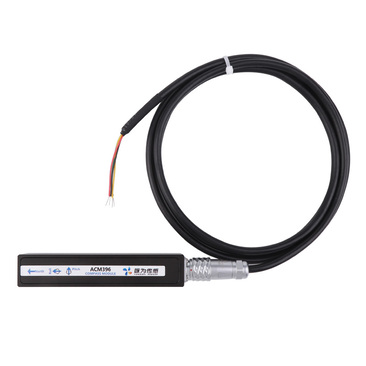

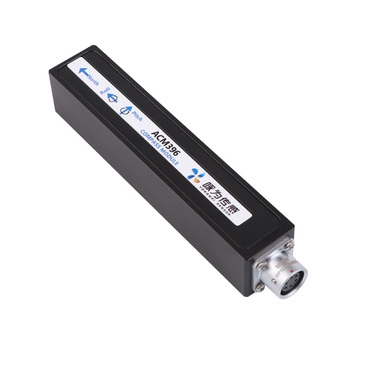

ACM396T-M是一款全姿态MODBUS型电子罗盘，可以实现俯仰角（X轴角）±90°、横滚角（Y轴角）±180°情况下，方位角（也称航向角）的测量。方位角精度为0.3-0.5°，俯仰角、横滚角精度为0.1°。产品根据地磁原理测量，数据协议为MODBUS RTU型，通信硬件默认为485型， 特别适合与PLC、触摸屏之间通信，赠送配套开发例程。
产品采用最新MEMS工艺，采用自主开发的n阶滤波融合算法，确保高精度测量；符合工业品标准，工作温度范围-40~+85℃；支持定制开发，包括电路板、外壳、特殊功能的定制。
主要特性：
| ●三轴角度检测 | ●0~360°量程（可选） | ●0.3°精度级，分辨率0.1° | ●MODBUS RTU通信协议 | ||
| ●485通信硬件 | ●DC5V或9~36V供电 | ●2400~115200（可选）波特率 | ●(L118*W23*H24mm) 尺寸（可定制） | ||
| ●默认IP67防水等级 | ●-40～+85℃宽温工作 | ●5-50Hz输出频率（可选） | ●>20000g高抗震性 |

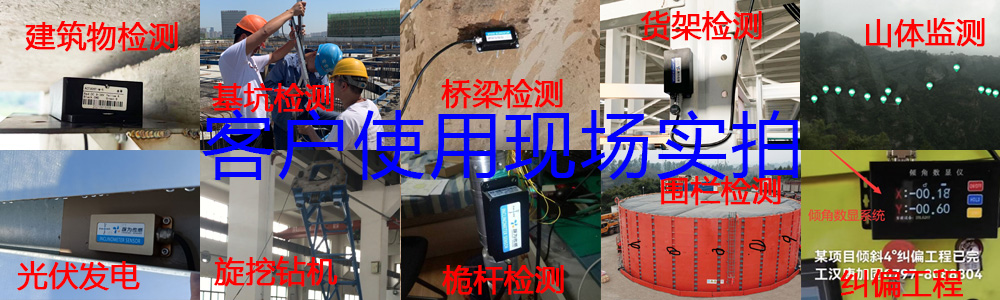

主要应用：
| ●建筑物检测 | ●基坑检测 | ●桥梁检测 | ●货架检测 | ●山体监测 | ●杆、塔监测 |
| ●光伏工程监测 | ●围栏监测 | ●机械调平 | ●设备检测控制 | ●旋挖钻机检测 | ●其他角度类检测及控制 |
罗盘航向参数 | 航向精度 | 0.3-0.5° |
分辨率 | 0.1° | |
重复性 | 0.05° | |
绝对精度 | 俯仰精度 | 0.1° |
横滚精度 | 0.1° | |
倾斜范围 | 俯仰±90°、横滚<±180° | |
倾角分辨率 | 0.01° | |
接口特性 | 通信方式 | RS232/RS485/TTL/RS422/MODBUS |
最大采样速率 | 50Hz | |
输出格式 | MODBUS协议 | |
启动延时 | <50ms | |
电源 | 供电电压 | DC5V或9~36V供电 |
工作电流 | 35mA&12V | |
物理特性 | 尺寸 | L118*W23*H24mm |
重量 | 200g | |
连接线 | 4芯屏蔽电缆线 | |
环境 | 工作温度 | -40~85℃ |
存储温度 | -55~125℃ |
