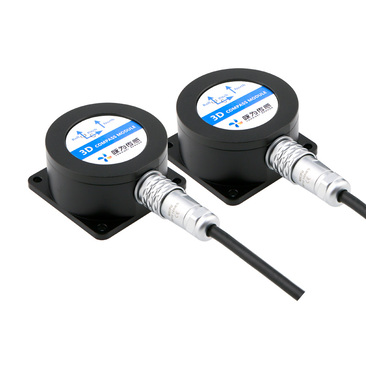

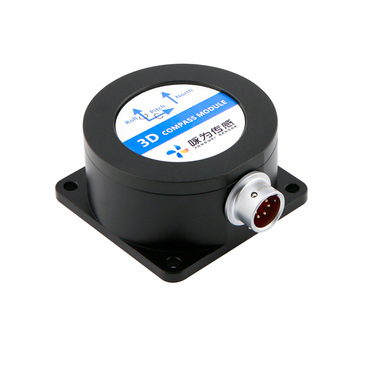

GCT256T-M MODBUS型三轴陀螺仪

GCT256-M是一款MODBUS型陀螺仪,可以实现俯仰角(X轴角)、横滚角(Y轴角)、方位角(也称航向角)三个方向的角速度的测量。产品根据积分原理测量,不受磁场影响,但存在时漂,数据协议为MODBUS RTU型,通信硬件默认为485型, 特别适合与PLC、触摸屏之间通信,赠送配套开发例程。
数据协议:MODBUS协议
封装方式:封装
选择几轴:三轴
输出方式:MODBUS
分辨率:0.1°
测量方式:常规测量
安装方式:水平安装
手册下载 返回列表
详细介绍 DESCRIPTION

GCT256-M是一款MODBUS型陀螺仪,可以实现俯仰角(X轴角)、横滚角(Y轴角)、方位角(也称航向角)三个方向的角速度的测量。产品根据积分原理测量,不受磁场影响,但存在时漂,数据协议为MODBUS RTU型,通信硬件默认为485型, 特别适合与PLC、触摸屏之间通信,赠送配套开发例程。

产品采用最新MEMS工艺,采用自主开发的n阶滤波融合算法,确保高精度测量;符合工业品标准,工作温度范围-40~+85℃;支持定制开发,包括电路板、外壳、特殊功能的定制。

主要特性:

●三轴检测 ●角速度测量●分辨率0.1°     ●MODBUS RTU通信协议

●485通信硬件   ●DC5V或9~36V供电●2400~115200(可选)波特率●(L59*W50*H29mm) 尺寸(可定制)

●默认IP67防水等级●-40~+85℃宽温工作●5-50Hz输出频率(可选)●>20000g高抗震性

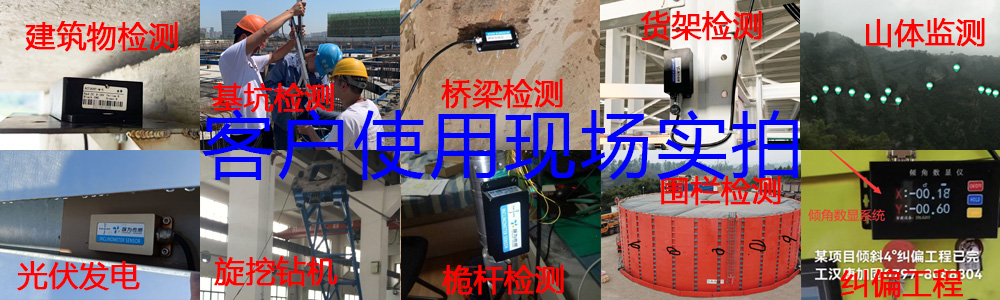

主要应用:

●建筑物检测 ●基坑检测 ●桥梁检测 ●货架检测●山体监测 ●杆、塔监测
●光伏工程监测 ●围栏监测●机械调平   ●设备检测控制   ●旋挖钻机检测 ●其他角度类检测及控制






参数

条件

GCT256T-M

单位

测量轴


X、Y、Z轴


分辨率


0.1°

°

时漂

25℃

<0.2°>

°/sec

工作电压DC5V或DC9-36V
工作电流40mA@DC12V
通信接口MODBUS协议,默认RS485硬件接口,可设置不同地址级联
设计寿命≥55000小时
抗冲击>20000g,0.5ms,3次/轴
抗震动10grms,10~1000Hz
绝缘电阻≥100MΩ
防水等级默认IP67,可定制IP68(水下工作)
电缆线4芯屏蔽电缆线,默认线长1.5m,线长可定制,详询工程师
重量180g
