ACT920T超高精度电压输出型倾角传感器

ACT920T是一款超高精度双轴电压输出型倾角传感器，精度为0.001°级，正负10°以内精度为0.001°，正负20°以内精度为0.002°，正负30°以内精度为0.003°，双轴可以实现±30°测量，可输出0-5V或0-10V电压值，电压值与角度值呈正比对应关系。传感器可同时输出数字量信号，通过调试线与配套电脑上位机连接，用户可自行更改量程（即测量范围），该传感器可与电压信号采集仪类产品配合使用，赠送配套开发例程，提供二次开发指导。
输出方式：0-5V或0-10V
可同时输出数字量信号
封装方式：封装
选择几轴：双轴
精度：0.001°
测量方式：常规测量
安装方式：水平安装（默认）或竖直安装可选

手册下载返回列表

简述

详细介绍 DESCRIPTION

ACT920T是一款超高精度双轴电压输出型倾角传感器，精度为0.001°级，正负10°以内精度为0.001°，正负20°以内精度为0.002°，正负30°以内精度为0.003°，双轴可以实现±30°测量，可输出0-5V或0-10V电压值，电压值与角度值呈正比对应关系。传感器可同时输出数字量信号，通过调试线与配套电脑上位机连接，用户可自行更改量程（即测量范围），该传感器可与电压信号采集仪类产品配合使用，赠送配套开发例程，提供二次开发指导。
产品采用最新MEMS工艺，采用自主开发的n阶滤波融合算法，确保高精度测量；符合工业品标准，工作温度范围-40~+85℃；支持定制开发，包括电路板、外壳、特殊功能的定制。

主要特性：

●双轴倾角检测	●0~±30°量程（可选）	●0.001°，分辨率0.0005°	●0-5V或0-10V输出
●可同时输出数字量	●DC11~36V供电	●可自行更改量程	●(L107W55.5H27mm) 尺寸（可定制）
●默认IP67防水等级	●-40～+85℃宽温工作	●5-100Hz输出频率（可选）	●>20000g高抗震性

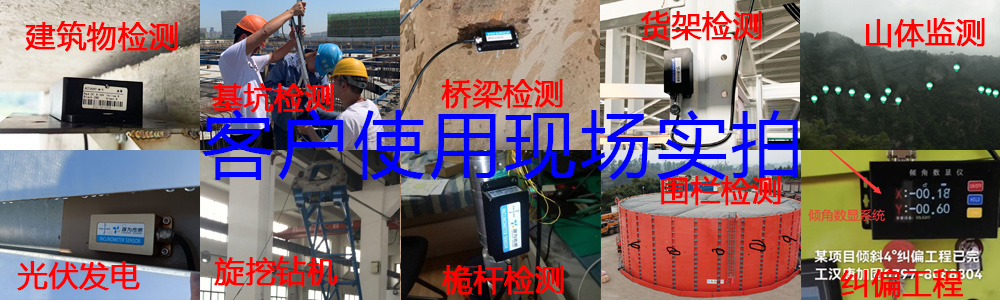

主要应用：

●建筑物检测	●基坑检测	●桥梁检测	●货架检测	●山体监测	●杆、塔监测
●光伏工程监测	●围栏监测	●机械调平	●设备检测控制	●旋挖钻机检测	●其他角度类检测及控制

参数	条件	ACT920T-5	ACT920T-10	ACT920T-20	ACT920T-30	单位
测量范围		±5°	±10°	±20°	±30°	°
测量轴		X、Y轴	X、Y轴	X、Y轴	X、Y轴
绝对精度	-40~+85℃	0.001°	0.001°	0.002°	0.003°	°
分辨率		0.0005°	0.0005°	0.0005°	0.0005°	°
长期稳定性	25℃	<0.001°	<0.001°	<0.001°	<0.001°	°
